Aufgaben zum Hebelgesetz



Diese Dinge solltest du schon wissen!

Was ist ein Hebel?

Wie lautet das Hebelgesetz?

Man unterscheidet zwischen einseitigem und zweiseitigem Hebel. Was ist der Unterschied?

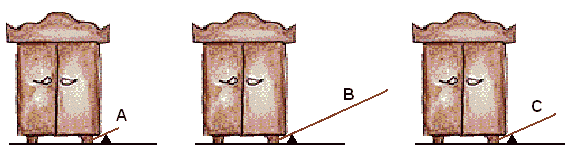

Du möchtest  den Kasten aufheben.
Mit welcher Stange ist das am leichtesten möglich?

 Das Bild links zeigt einen
Hebel.

Eine Kraft am langen Hebelarm wirkt genauso, wie eine große Kraft am kurzen Hebelarm

Beachte: Der Kraftarm ist der Normalabstand der Drehachse von der Wirkungslinie einer Kraft

Wenn du das Buch mit dem Lineal anhebst, musst du das Lineal nach unten drehen. Jede Kraft an einem Hebel versucht diesen zu drehen!

Eine Kraft am Hebel hat also eine Drehwirkung

Die Drehwirkung ist umso größer, die Kraft ist

und der Kraftarm ist

Das Produkt Kraft . Kraftarm wird Drehmoment genannt

An einem Hebel herrscht Gleichgewicht wenn gilt F1 . l1 = F2 . l2

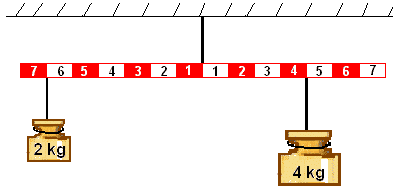

Herrscht hier Gleichgewicht, oder was wird passieren?

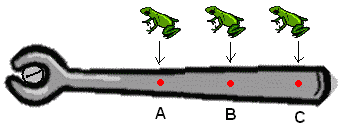

Auf welchen Punkt soll Froggy springen, um seine Kraft am meisten zu verstärken?


Was könnte man tun, wenn man mit dem Schraubenschlüssel eine Mutter aufschrauben will, aber die Mutter zu fest sitzt?

Der Schraubenschlüssel ist ein   Hebel

 Froggy übt ein Drehmoment aus

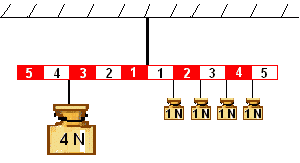

Sind diese Hebeln im Gleichgewicht?

 Im Gleichgewicht

 Im Gleichgewicht
